取扱製品 - 保安用品
サインホルダー®（ドブメッキ）
製品紹介

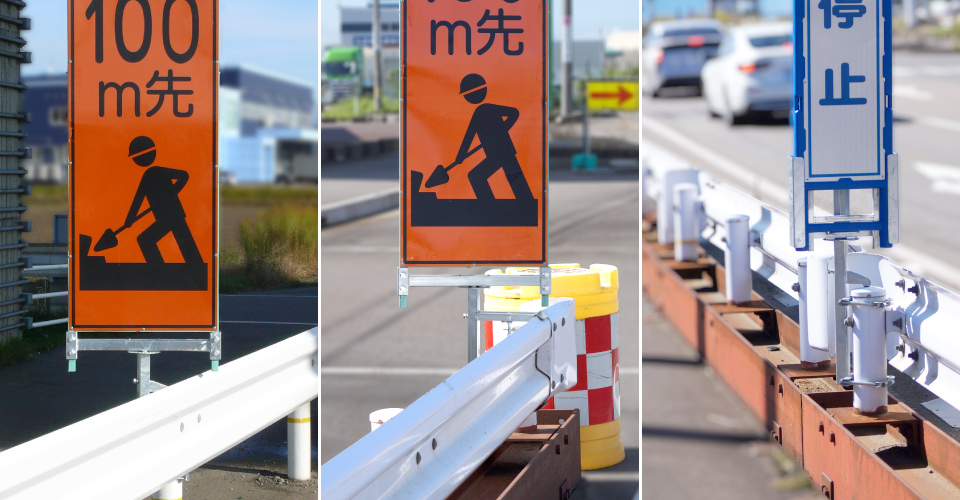

ガードレールに工事用看板を固定する金具です。
共通ポイント
- 耐久性に優れたドブメッキ仕上
- 路肩を有効に活用できます。
- 清掃作業や除雪作業のじゃまになりません。
- Tバーは全機種共通で組み替えて使用できます。
- 特注サイズはご相談ください。(最低ロット：300台)
注意
- 必ず取扱説明書をお読みください。
- 旧型のSBH-RZの本体（SBH-RZ-M）または、Tバー（SBH-RZ‐TB550/300/280）と組み替えて使用はできません。
製品一覧
ガードレール支柱用 SBH-1ZN / SBH-2ZN
PAT.
本体をガードレール支柱に取り付けてTバーを差し込み、看板を取り付けて見やすい角度に調整してください。
製品のポイント
- 曲支柱にも取り付けられます。
注意
- 従来型看板枠用です。フラットタイプ等は取り付けできません。 ※適用可能な看板枠について(PDF)
| 型式 | 適用支柱径 mm | 適用立看板 (25角・19角) | 仕上 | 質量 g | カートン 入数 |
|---|---|---|---|---|---|
| SBH-1ZN-550 | φ114 | 550巾 | ドブメッキ | 5.4 | 1台 |
| SBH-1ZN-300 | φ114 | 300巾 | ドブメッキ | 4.7 | 1台 |
| SBH-1ZN-280 | φ114 | 280巾 | ドブメッキ | 4.6 | 1台 |
| SBH-2ZN-550 | φ140 | 550巾 | ドブメッキ | 5.6 | 1台 |
| SBH-2ZN-300 | φ140 | 300巾 | ドブメッキ | 4.9 | 1台 |
| SBH-2ZN-280 | φ140 | 280巾 | ドブメッキ | 4.8 | 1台 |
※工事用立看板は別途お求めください
ガードレールビーム用 SBH-RZN
PAT.
本体をガードレールのビームに取り付けてTバーを差し込み、看板を取り付けて見やすい角度に調整してください。
製品のポイント
- ビームを挟んでターンバックルを回すだけで簡単に取り付けられます。
注意
- 従来型看板枠用です。フラットタイプ等は取り付けできません。 ※適用可能な看板枠について(PDF)
| 型式 | 適用ビーム幅 mm | 適用立看板 (25角・19角) | 仕上 | 質量 g | カートン 入数 |
|---|---|---|---|---|---|
| SBH-RZN-550 | 350 (2山) | 550巾 | ドブメッキ | 6.5 | 1台 |
| SBH-RZN-300 | 350 (2山) | 300巾 | ドブメッキ | 5.8 | 1台 |
| SBH-RZN-280 | 350 (2山) | 280巾 | ドブメッキ | 5.8 | 1台 |
※工事用立看板は別途お求めください
ブロー枠用 SBH-1ZN-b (ガードレール支柱用)
本体をガードレール支柱に取り付けてTバーを差し込み、ブロー枠を取り付けて見やすい角度に調整してください。
製品のポイント
- 曲支柱にも取り付けられます。
- 適用ブロー枠以外の特注サイズはご相談ください。（最低ロット：300台）
注意
- 適用ブロー枠以外は取り付けできません。
| 型式 | 適用支柱径 | 適用ブロー枠 | 仕上 | 質量 g | カートン 入数 |
|---|---|---|---|---|---|
| SBH-1ZN-b | φ114 | 「適用ブロー枠寸法」参照 | ドブメッキ | 7.0 | 1台 |
※ブロー枠は別途お求めください
組替え用部材 (オプション)
本体 (ドブメッキ)
※本体の取扱説明書は各サインホルダーの取扱説明書をご使用ください。
| 型式 | 用途 | 適用支柱径 mm | 適用ビーム巾 mm | 仕上 | 質量 kg | カートン 入数 |
|---|---|---|---|---|---|---|
| SBH-1ZN-M | ガードレール 支柱用 | φ114 | - | ドブ メッキ | 2.9 | 1台 |
| SBH-2ZN-M | ガードレール 支柱用 | φ140 | - | ドブ メッキ | 3.1 | 1台 |
| SBH-RZN-M | ガードレール ビーム用 | - | 350 (2山) | ドブ メッキ | 4.0 | 1台 |
Ｔバー (ドブメッキ)
| 型式 | 用途 | 適用立看板 (19角・25角) | 適用ブロー枠 | 仕上 | 質量 kg | カートン 入数 |
|---|---|---|---|---|---|---|
| SBH-Z-TB550N | 立看板用 | 550巾 | - | ドブメッキ | 2.5 | 1台 |
| SBH-Z-TB330N | 立看板用 | 300巾 | - | ドブメッキ | 1.8 | 1台 |
| SBH-Z-TB280N | 立看板用 | 280巾 | - | ドブメッキ | 1.7 | 1台 |
| SBH-Z-TBbN | ブロー枠用 | - | 「適用ブロー枠寸法」 参照 | ドブメッキ | 4.1 | 1台 |
※工事用看板は別途お求めください。
製品一覧（生産終了）
旧タイプ
※承認図および仕様書はいずれも承認用図面です。
