製品紹介

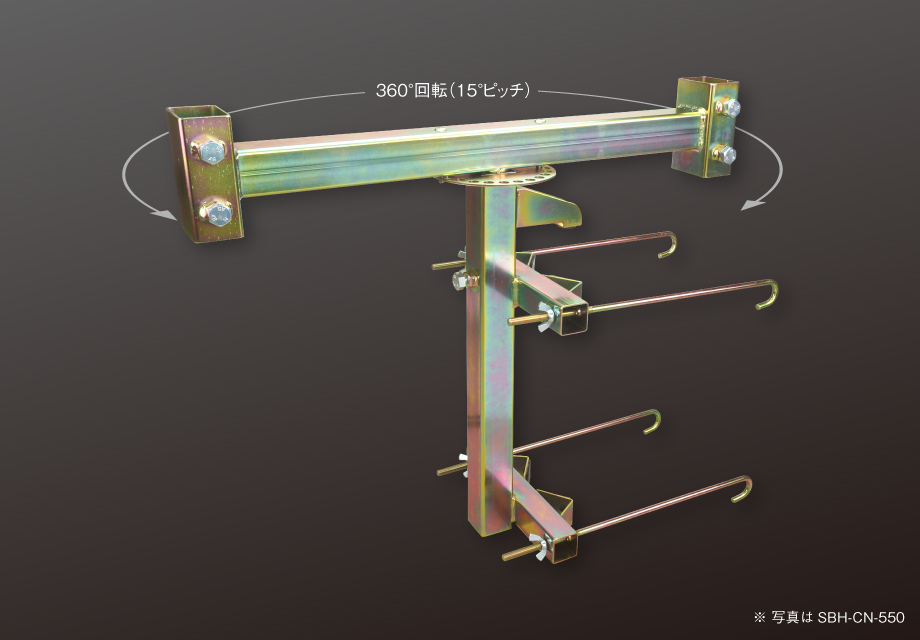

― 全タイプが角度固定式(15°毎)になり、Tバーが共通になりました！ ―
ガードレールまたはガードケーブルに工事用看板を固定する金具です。
共通ポイント
- 路肩を有効に活用できます。
- 清掃作業や除雪作業のじゃまになりません。
- Tバーは全機種共通で組み替えて使用できます。
- 特注サイズはご相談ください。(最低ロット：300台)
注意
- 必ず取扱説明書をお読みください。
製品一覧
ガードレール支柱用 SBH-1N / SBH-2N
PAT.
本体をガードレール支柱に取り付けてTバーを差し込み、看板を取り付けて見やすい角度に調整してください。
製品のポイント
- 曲支柱にも取り付けられます。
注意
- ブロー枠用Tバーを組み合わせた場合、ブロー枠によっては使用できない角度があります。 ※組み合わせのご注意(PDF)
| 型式 | 適用支柱径 mm | 適用立看板 (25角・19角) | 仕上 | 質量 g | カートン 入数 |
|---|---|---|---|---|---|
| SBH-1N-550 | φ114 | 550巾 | クロメートメッキ | 4.5 | 1台 |
| SBH-1N-300 | φ114 | 300巾 | クロメートメッキ | 3.8 | 1台 |
| SBH-1N-280 | φ114 | 280巾 | クロメートメッキ | 3.8 | 1台 |
| SBH-2N-550 | φ140 | 550巾 | クロメートメッキ | 4.7 | 1台 |
| SBH-2N-300 | φ140 | 300巾 | クロメートメッキ | 4.0 | 1台 |
| SBH-2N-280 | φ140 | 280巾 | クロメートメッキ | 4.0 | 1台 |
※工事用立看板は別途お求めください
ガードレールビーム用 SBH-CN
PAT.
本体をガードケーブル支柱に取り付けてTバーを差し込み、看板を取り付けて見やすい角度に調整してください。
製品のポイント
- 曲支柱にも取り付けられます。
注意
- 従来型看板枠用です。フラットタイプ等には取り付けできません。 ※適用可能な看板枠について(PDF)
- ブロー枠用Tバーを組み合わせた場合、ブロー枠によっては使用できない角度があります。 ※組み合わせのご注意(PDF)
| 型式 | 適用支柱径 mm | 適用立看板 (25角・19角) | 仕上 | 質量 g | カートン 入数 |
|---|---|---|---|---|---|
| SBH-CN-550 | φ114～140 | 550巾 | クロメートメッキ | 4.9 | 1台 |
| SBH-CN-300 | φ114～140 | 300巾 | クロメートメッキ | 4.3 | 1台 |
| SBH-CN-280 | φ114～140 | 280巾 | クロメートメッキ | 4.2 | 1台 |
※工事用立看板は別途お求めください
ガードレールビーム用 SBH-RN
PAT.
本体をガードレールのビームに取り付けてTバーを差し込み、看板を取り付けて見やすい角度に調整してください。
製品のポイント
- ビームを挟んでターンバックルを回すだけで簡単に取り付けられます。
注意
- 従来型看板枠用です。フラットタイプ等には取り付けできません。 ※適用可能な看板枠について(PDF)
| 型式 | 適用ビーム幅 mm | 適用立看板 (25角・19角) | 仕上 | 質量 g | カートン 入数 |
|---|---|---|---|---|---|
| SBH-RN-550 | 350 (2山) | 550巾 | クロメートメッキ | 6.2 | 1台 |
| SBH-RN-300 | 350 (2山) | 300巾 | クロメートメッキ | 5.6 | 1台 |
| SBH-RN-280 | 350 (2山) | 280巾 | クロメートメッキ | 5.5 | 1台 |
※工事用立看板は別途お求めください
ガードレールビーム用 SBH-HN
本体をガードレールのビームに取り付けてTバーを差し込み、看板を取り付けて見やすい角度に調整してください。
製品のポイント
- 固定金具の幅が広く、がたつきが少ない構造です。
注意
- 従来型看板枠用です。フラットタイプ等には取り付けできません。※適用可能な看板枠について(PDF)
- 「SBH-HN-300」および「SBH-HN-280」、または「300巾／280巾／ブロー枠用Tバー」と組み替えた場合、使用できない角度があります。 ※組み合わせのご注意(PDF)
| 型式 | 適用ビーム幅 mm | 適用立看板 (25角・19角) | 仕上 | 質量 g | カートン 入数 |
|---|---|---|---|---|---|
| SBH-HN-550 | 350 (2山) | 550巾 | クロメートメッキ | 6.0 | 1台 |
| SBH-HN-300 | 350 (2山) | 300巾 | クロメートメッキ | 5.3 | 1台 |
| SBH-HN-280 | 350 (2山) | 280巾 | クロメートメッキ | 5.3 | 1台 |
※工事用立看板は別途お求めください
ブロー枠用 SBH-1N-b (ガードレール支柱用)
本体をガードレール支柱に取り付けてTバーを差し込み、ブロー枠を取り付けて見やすい角度に調整してください。
製品のポイント
- 曲支柱にも取り付けられます。
- 適用ブロー枠以外の特注サイズはご相談ください。（最低ロット：300台）
注意
- 適用ブロー枠以外は取り付けできません。
| 型式 | 適用支柱径 | 適用ブロー枠 | 仕上 | 質量 g | カートン 入数 |
|---|---|---|---|---|---|
| SBH-1N-b | φ114 | 「適用ブロー枠寸法」参照 | クロメートメッキ | 6.0 | 1台 |
※ブロー枠は別途お求めください
組替え用部材 (オプション)
本体
※本体の取扱説明書は各サインホルダーの取扱説明書をご使用ください。
| 型式 | 用途 | 適用支柱径 mm | 適用ビーム巾 mm | 仕上 | 質量 kg | カートン 入数 |
|---|---|---|---|---|---|---|
| SBH-1N-M | ガードレール 支柱用 | φ114 | - | クロメート メッキ | 2.1 | 1台 |
| SBH-2N-M | ガードレール 支柱用 | φ140 | - | クロメート メッキ | 2.3 | 1台 |
| SBH-CN-M ＊1 | ガードケーブル 支柱用 | φ114～140 | クロメート メッキ | 2.5 | 1台 | |
| SBH-RN-M | ガードレール ビーム用 | - | 350 (2山) | クロメート メッキ | 3.8 | 1台 |
| SBH-HN-M ＊2 | ガードレール ビーム用 | - | 350 (2山) | クロメート メッキ | 3.6 | 1台 |
＊1：「ブロー枠用Tバー」を組み合わせた場合、ブロー枠によっては使用できない角度があります。
＊2：「280巾用/300巾用/ブロー枠用Tバー」を組み合わせた場合、使用できない角度があります。
※組み合わせのご注意(PDF)
Ｔバー
| 型式 | 用途 | 適用立看板 (19角・25角) | 適用ブロー枠 | 仕上 | 質量 kg | カートン 入数 |
|---|---|---|---|---|---|---|
| SBH-TB550N | 立看板用 | 550巾 | - | クロメートメッキ | 2.4 | 1台 |
| SBH-TB330N ＊3 | 立看板用 | 300巾 | - | クロメートメッキ | 1.7 | 1台 |
| SBH-TB280N ＊3 | 立看板用 | 280巾 | - | クロメートメッキ | 1.7 | 1台 |
| SBH-TBbN ＊4 | ブロー枠用 | - | 「適用ブロー枠寸法」 参照 | クロメートメッキ | 3.9 | 1台 |
＊3：「SBH-HNの本体」を組み合わせた場合、使用できない角度があります。
＊4：「SBH-HNの本体」を組み合わせた場合、使用できない角度があります。 また、「SBH-CNの本体」を組み合わせた場合、ブロー枠によっては使用できない角度があります。
※組み合わせのご注意(PDF)
※工事用看板は別途お求めください。
製品一覧（生産終了）
旧タイプ
● SBH-1/2/C/H用Ｔバー
● SBH-R用Ｔバー
※承認図および仕様書はいずれも承認用図面です。
