製品紹介

φ42.7/48.6単管パイプ、枠組/一側足場に取り付けて、親綱、墜落制止用器具(安全帯)のアンカーやライフブロック、チェーンブロック、滑車などの吊下げ金具としてお使いください。

※クランプのナットは34N・m(350kgf・cm)で締め付けてください。

警告

  • 足場や単管、単管を支持する部材、併用する器材や資材は十分な強度がある物を使用してください。
    ※足場や単管、支持材、器材などの強度については弊社では分かりかねますので製造メーカーにお問合せください。
  • 親綱を掛ける場合は10m以内の間隔で設置してください。
  • ライフブロックをご使用時はなるべく支柱の近くに設置してください。
  • チェーンブロック等で荷を吊り上げるときは、単管の曲がりに気をつけながら作業してください。
  • 墜落制止用器具(安全帯)はショックアブソーバ付を使用してください。
  • 落下衝撃の加わったもの、目視でわかる変形の生じたものは使用しないでください。
  • 2丁掛けはしないでください。
  • ロープやワイヤを直接掛けないでください。
  • 使用できる方向に制限があります。(下図参照)

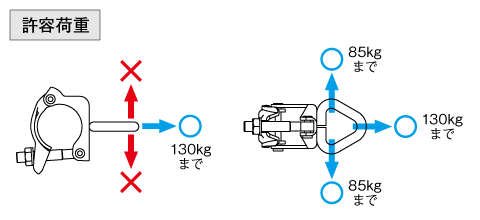

リング付クランプ 許容荷重

製品一覧

試験成績書

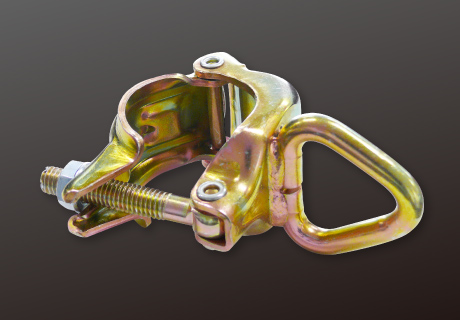

製品画像

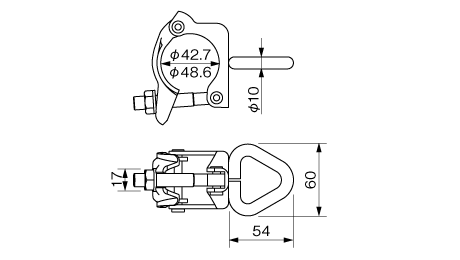

リング付クランプ 寸法図

型式仕上破壊荷重
kg
許容荷重
kg
質量
g
カートン
入数
NTD-Dクロメートメッキ1,800上図参照44310個

※承認図および仕様書はいずれも承認用図面です。
