製品紹介
レスキュー、産業用から登山、スポーツ、レジャー用まで幅広い用途で使用されています。
製品のポイント
- アルミ合金製に比べ靱性と耐摩耗性に優れています。
警告
- 必ず取扱説明書をお読みください。
用語説明
● 環なし
● 環つき
● ゲート幅
● ダブルストッパー
● 安全環の回転数
lock to lock（端から端まで）
標準品：約10回転
KA102、Ex、キーロック：約7.5回転
レスキュー：約5回転
※回転数は目安であり保証値ではありません。
カラビナの破壊荷重と許容荷重について
破壊荷重の約1/12を許容荷重としています。（安全率12）
※2020年1月より近年の引張試験値を基に一部製品の破壊荷重と許容荷重を変更しました。
刻印について
2020年1月以降製造のカラビナには許容荷重「WLL○○○kg」が刻印されています。
WLL…「Working Load Limit」の略で許容荷重（最大使用荷重）の意
● ～2019年12月の刻印
● 2020年1月～の刻印
製品一覧
鉄O型

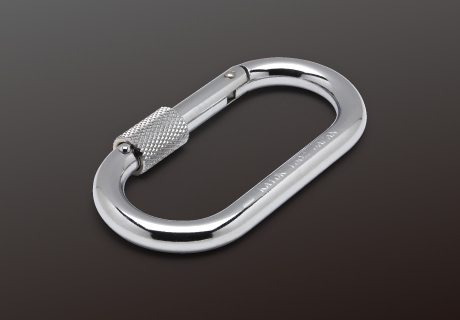

スタンダード品です。
| 名称 | 型式 | 主材料 (仕上) | 外寸法 径×高×巾 mm | ゲート mm | 破壊荷重／ 許容荷重 kg | 質量 g | 六角環 | 小箱／ カートン 入数 |
|---|---|---|---|---|---|---|---|---|
| 鉄O型環なし | KA10 | 鉄 (ニッケルクロムメッキ) | 10×56× 109 | 20 | 1,700／ 140 | 148 | - | 10個／ 10個×10 |
| 鉄O型環つき | KA10K | 鉄 (ニッケルクロムメッキ) | 10×56× 109 | 18 | 1,900／ 155 | 158 | ＊ | 10個／ 10個×10 |
ステンO型

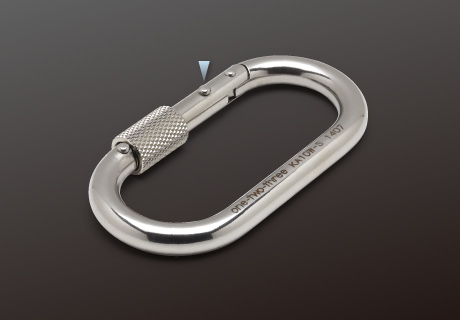

スタンダード品です。 錆びにくく丈夫なSUS304製。
| 名称 | 型式 | 主材料 (仕上) | 外寸法 径×高×巾 mm | ゲート mm | 破壊荷重／ 許容荷重 kg | 質量 g | 六角環 | 小箱／ カートン 入数 |
|---|---|---|---|---|---|---|---|---|
| ステンO型 環なし | KA10-S | SUS304 (バレル研磨) | 10×56× 109 | 20 | 1,900／ 155 | 148 | - | 10個／ 10個×10 |
| ステンO型 環つき | KA10K-S | SUS304 (バレル研磨) | 10×56× 109 | 18 | 2,600／ 215 | 160 | ＊ | 10個／ 10個×10 |

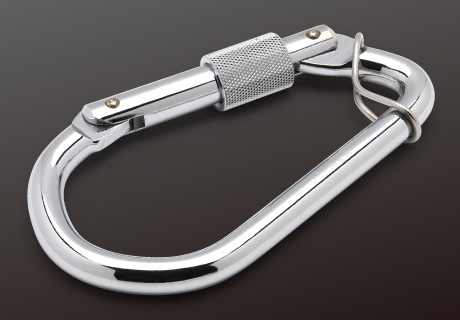

鉄変D型
O型よりも強度に優れています。
| 名称 | 型式 | 主材料 (仕上) | 外寸法 径×高×巾 mm | ゲート mm | 破壊荷重／ 許容荷重 kg | 質量 g | 六角環 | 小箱／ カートン 入数 |
|---|---|---|---|---|---|---|---|---|
| 鉄変D型 環なし | KB10 | 鉄 (ニッケルクロムメッキ) | 10×60× 114 | 19 | 2,150／ 175 | 153 | - | 10個／ 10個×10 |
| 鉄変D型 環つき | KB10K | 鉄 (ニッケルクロムメッキ) | 10×60× 114 | 17 | 2,350／ 195 | 163 | ＊ | 10個／ 10個×10 |
ステン変D型

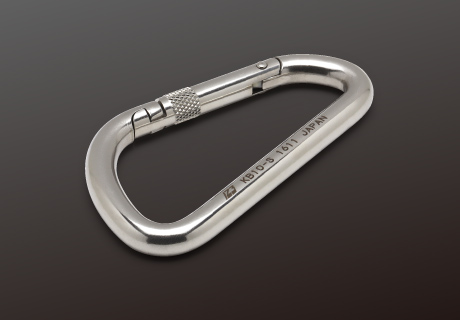

O型よりも強度に優れています。 錆びにくく丈夫なSUS304製。
| 名称 | 型式 | 主材料 (仕上) | 外寸法 径×高×巾 mm | ゲート mm | 破壊荷重／ 許容荷重 kg | 質量 g | 六角環 | 小箱／ カートン 入数 |
|---|---|---|---|---|---|---|---|---|
| ステン変D型環なし | KB10-S | SUS304 (バレル研磨) | 10×60× 114 | 19 | 3,200／ 265 | 155 | - | 10個／ 10個×10 |
| ステン変D型環つき | KB10K-S | SUS304 (バレル研磨) | 10×60× 114 | 17 | 3,500／ 290 | 165 | ＊ | 10個／ 10個×10 |
スーパー10
O型で強度が必要な場合にお選びください。
| 名称 | 型式 | 主材料 (仕上) | 外寸法 径×高×巾 mm | ゲート mm | 破壊荷重／ 許容荷重 kg | 質量 g | 六角環 | 小箱／ カートン 入数 |
|---|---|---|---|---|---|---|---|---|
| スーパー10 | KD10 | 鉄・高強度材 (ニッケルクロムメッキ) | 10×56× 109 | 18 | 2,200／ 180 | 158 | ＊ | 10個／ 10個×10 |
レスキュー
安全環が2倍の速さで移動します。 ダブルストッパータイプです。
| 名称 | 型式 | 主材料 (仕上) | 外寸法 径×高×巾 mm | ゲート mm | 破壊荷重／ 許容荷重 kg | 質量 g | 小箱／ カートン 入数 |
|---|---|---|---|---|---|---|---|
| 鉄 レスキュー | KR10 | 鉄 (ニッケルクロムメッキ) | 10×56× 109 | 18 | 1,900／ 155 | 158 | 10個／ 10個×10 |
| ステン レスキュー | KR10-S | SUS304 (バレル研磨) | 10×56× 109 | 18 | 2,600／ 215 | 160 | 10個／ 10個×10 |
ダブルストッパー
安全環の開放位置が容易に確認できます。
| 名称 | 型式 | 主材料 (仕上) | 外寸法 径×高×巾 mm | ゲート mm | 破壊荷重／ 許容荷重 kg | 質量 g | 六角環 | 小箱／ カートン 入数 |
|---|---|---|---|---|---|---|---|---|
| 鉄ダブル ストッパー | KA10W | 鉄 (ニッケルクロムメッキ) | 10×56× 109 | 18 | 1,900／ 155 | 158 | ＊ | 10個／ 10個×10 |
| ステンダブル ストッパー | KA10W-S | SUS304 (バレル研磨) | 10×56× 109 | 18 | 2,600／ 215 | 160 | ＊ | 10個／ 10個×10 |
カラーマーク
安全環のロック位置がカラーリングで容易に確認できます。
| 名称 | 型式 | 主材料 (仕上) | 外寸法 径×高×巾 mm | ゲート mm | 破壊荷重／ 許容荷重 kg | 質量 g | 六角環 | 小箱／ カートン 入数 |
|---|---|---|---|---|---|---|---|---|
| 鉄 カラーマーク | KA10R | 鉄 (ニッケルクロムメッキ) | 10×56× 109 | 18 | 1,900／ 155 | 158 | ＊ | 10個／ 10個×10 |
| ステン カラーマーク | KA10R-S | SUS304 (バレル研磨) | 10×56× 109 | 18 | 2,600／ 215 | 160 | ＊ | 10個／ 10個×10 |
鉄KA102

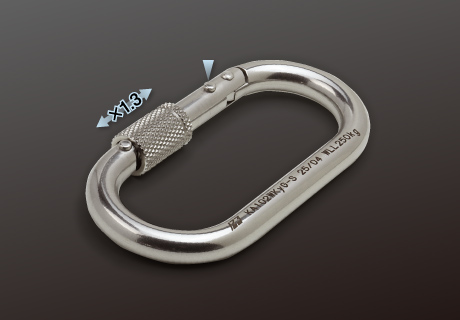

安全環が1.3倍の速さで移動します。 ダブルストッパーもあります。
| 名称 | 型式 | 主材料 (仕上) | 外寸法 径×高×巾 mm | ゲート mm | 破壊荷重／ 許容荷重 kg | 質量 g | 六角環 | 小箱／ カートン 入数 |
|---|---|---|---|---|---|---|---|---|
| 鉄KA102 | KA102 | 鉄 (ニッケルクロムメッキ) | 10×56× 109 | 18 | 1,900／ 155 | 158 | ＊ | 10個／ 10個×10 |
| 鉄KA102 ダブルストッパー | KA102W | 鉄 (ニッケルクロムメッキ) | 10×56× 109 | 18 | 1,900／ 155 | 158 | ＊ | 10個／ 10個×10 |
※試験成績書は鉄O型環つきと構造上強度が変わらないため、鉄O型環つきの成績書を使用
ステンKA102
安全環が1.3倍の速さで移動します。 錆びにくく丈夫なSUS304製。 ダブルストッパーもあります。
| 名称 | 型式 | 主材料 (仕上) | 外寸法 径×高×巾 mm | ゲート mm | 破壊荷重／ 許容荷重 kg | 質量 g | 六角環 | 小箱／ カートン 入数 |
|---|---|---|---|---|---|---|---|---|
| ステンKA102 | KA102-S | SUS304 (バレル研磨) | 10×56× 109 | 18 | 2,600／ 215 | 160 | ＊ | 10個／ 10個×10 |
| ステンKA102 ダブルストッパー | KA102W-S | SUS304 (バレル研磨) | 10×56× 109 | 18 | 2,600／ 215 | 160 | ＊ | 10個／ 10個×10 |
※試験成績書はステンO型環つきと構造上強度が変わらないため、ステンO型環つきの成績書を使用
Ex
キャッチ部を精密機械仕上。 安全環の移動が更にスムーズに。
| 名称 | 型式 | 主材料 (仕上) | 外寸法 径×高×巾 mm | ゲート mm | 破壊荷重／ 許容荷重 kg | 質量 g | 小箱／ カートン 入数 |
|---|---|---|---|---|---|---|---|
| Ex ステンKA102 ダブルストッパー | KA102WEx-S | SUS304 (バレル研磨) | 10×56× 109 | 18 | 2,700／ 225 | 164 | 5個／ 5個×10 |
キーロック
ゲート部に突起が少なくロープが引っ掛かりにくいキーロック式。
ゲート幅22mm。
| 名称 | 型式 | 主材料 (仕上) | 外寸法 径×高×巾 mm | ゲート mm | 破壊荷重／ 許容荷重 kg | 質量 g | 小箱／ カートン 入数 |
|---|---|---|---|---|---|---|---|
| キーロック 鉄KA102 ダブルストッパー | KA102WKy | 鉄 (ニッケルクロムメッキ) | 10×56× 109 | 22 | 2,100／ 175 | 158 | 5個／ 5個×10 |
| キーロック ステンKA102 ダブルストッパー | KA102WKy-S | SUS304 (バレル研磨) | 10×56× 109 | 22 | 3,050／ 250 | 160 | 5個／ 5個×10 |
スーパー１２ ／ ステン１２
中型の救助用です。
| 名称 | 型式 | 主材料 (仕上) | 外寸法 径×高×巾 mm | ゲート mm | 破壊荷重／ 許容荷重 kg | 質量 g | 六角環 | 小箱／ カートン 入数 |
|---|---|---|---|---|---|---|---|---|
| スーパー12 | KD12 | 鉄・高強度材 (ニッケルクロムメッキ) | 12×68× 130 | 24 | 3,300／ 270 | 280 | ＊ | 5個／ 5個×10 |
| ステン12 | KA12K-S | SUS304 (バレル研磨) | 12×68× 130 | 24 | 3,300／ 270 | 280 | ＊ | 5個／ 5個×10 |
スーパー１２Ｌ ／ ステン１２Ｌ
六角環、ゲート幅35ミリの大型救助用です。
| 名称 | 型式 | 主材料 (仕上) | 外寸法 径×高×巾 mm | ゲート mm | 破壊荷重／ 許容荷重 kg | 質量 g | 六角環 | 小箱／ カートン 入数 |
|---|---|---|---|---|---|---|---|---|
| スーパー12L | KL12H | 鉄・高強度材 (ニッケルクロムメッキ) | 12×80× 156 | 35 | 2,800／ 230 | 342 | ＊ | 5個／ 5個×10 |
| ステン12L | KL12H-S | SUS304 (バレル研磨) | 12×80× 156 | 35 | 3,000／ 250 | 342 | ＊ | 5個／ 5個×10 |
KA-50 単管用
単管がゲートを通ります。
※KA-50は開閉桿にバネが入っていないため自動では戻りません。
| 名称 | 型式 | 主材料 (仕上) | 外寸法 径×高×巾 mm | ゲート mm | 破壊荷重／ 許容荷重 kg | 質量 g | 小箱／ カートン 入数 |
|---|---|---|---|---|---|---|---|
| KA-50 単管用 | KA-50 | 鉄 (ニッケルクロムメッキ) | 10×75× 124 | 50 | 2,050／ 170 | 213 | 5個／ 5個×10 |
オプション
詳細はお問い合わせください。
● ブラック

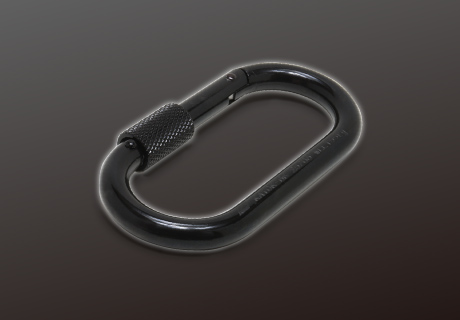

「鉄」カラビナに黒塗装仕上げをいたします。
舞台やイベントなどで使用されております。
● 六角環／丸環
ご希望により、表中＊印のアイテムについては標準の丸環をステンレス製六角環に※1、＊印のアイテムは標準の六角環をステンレス製丸環に※2替えることができます。
※1 丸環を六角環に取り替えた場合、ゲート幅が下の数値分狭くなります。
本体径がφ10：約1mm ／ 本体径がφ12：約2mm
※2 六角環を丸環に取り替えた場合、ゲート幅が約2mm広くなります。
※承認図および仕様書はいずれも承認用図面です。
