製品紹介
登山、スポーツ、レジャー、レスキュー、産業など様々な分野でご使用いただけます。
製品のポイント
- 開く － 安全環を90°回すだけで簡単にロックを解除できます。
閉じる － 指を離すと開閉桿が閉じ、安全環も自動でロックします。 - 安全環の閉じ忘れ、締めすぎがありません。
- 振動による安全環の緩みが無いため上下どちら向きでも使用できます。
- ゲート部に突起が少なくロープが引っ掛かりにくい、キーロック式
開閉のしかた
警告
- 必ず取扱説明書をお読みください。
オートロックの破壊荷重と許容荷重について
破壊荷重の約1/12を許容荷重としています。（安全率12）
※2020年1月より近年の引張試験値を基に破壊荷重と許容荷重を変更しました。
※2023年6月21日より、ステンO型、ステン変D型において部品変更に伴う強度の向上により破壊荷重と許容荷重を変更しました。
※2020年1月より近年の引張試験値を基に破壊荷重と許容荷重を変更しました。
※2023年6月21日より、ステンO型、ステン変D型において部品変更に伴う強度の向上により破壊荷重と許容荷重を変更しました。
刻印について
2020年1月以降製造のカラビナには許容荷重「WLL○○○kg」が刻印されています。
WLL…「Working Load Limit」の略で許容荷重（最大使用荷重）の意
● ～2019年12月の刻印
● 2020年1月～の刻印
製品一覧

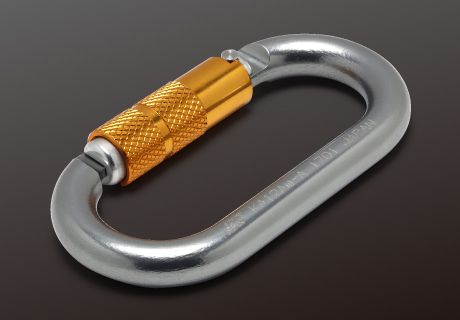

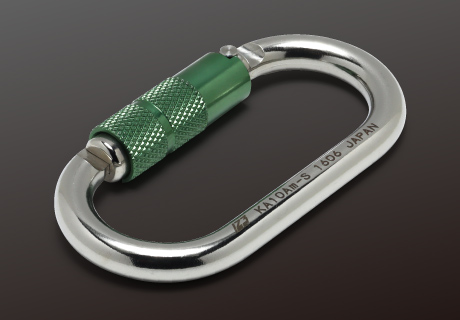

O型
| 名称 | 型式 | 本体材料 (仕上) | 安全環材料 (仕上) | 外寸法 mm | ゲート mm | 破壊荷重 ／許容荷重 kg | 質量 g | 小箱 入数 | カートン 入数 |
|---|---|---|---|---|---|---|---|---|---|
| 鉄 O型 | KA10Am | 鉄 (ニッケルクロムメッキ) | アルミ合金 (着色アルマイト) | φ10×56×109 | 19 | 1,850 ／150 | 169 | 5個 | 5個×10 |
| ステン O型 | KA10Am-S | SUS304 (バレル研磨) | アルミ合金 (着色アルマイト) | φ10×56×109 | 19 | 2,800 ／230 * | 172 | 5個 | 5個×10 |
* ステンO型は破壊／許容荷重が変更となりました。 製品の刻印の許容荷重(WLL)に上記許容荷重が記されているもの以外は以前の破壊荷重 2,100kg／許容荷重 175kgとなります。

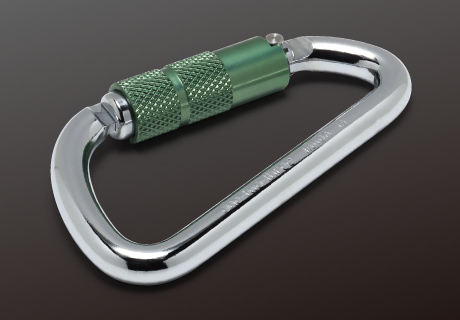

変D型
| 名称 | 型式 | 本体材料 (仕上) | 安全環材料 (仕上) | 外寸法 mm | ゲート mm | 破壊荷重 ／許容荷重 kg | 質量 g | 小箱 入数 | カートン 入数 |
|---|---|---|---|---|---|---|---|---|---|
| 鉄 変D型 | KB10Am | 鉄 (ニッケルクロムメッキ) | アルミ合金 (着色アルマイト) | φ10×60×114 | 18 | 2,900 ／240 | 171 | 5個 | 5個×10 |
| ステン 変D型 | KB10Am-S | SUS304 (バレル研磨) | アルミ合金 (着色アルマイト) | φ10×60×114 | 18 | 4,100 ／340 * | 174 | 5個 | 5個×10 |
* ステン変D型は破壊／許容荷重が変更となりました。 製品の刻印の許容荷重(WLL)に上記許容荷重が記されているもの以外は以前の破壊荷重 3,900kg／許容荷重 325kgとなります。
アルミ１２
| 名称 | 型式 | 本体材料 (仕上) | 安全環材料 (仕上) | 外寸法 mm | ゲート mm | 破壊荷重 ／許容荷重 kg | 質量 g | 小箱 入数 | カートン 入数 |
|---|---|---|---|---|---|---|---|---|---|
| アルミ12 O型 | KA12Am-A | アルミ合金 (着色アルマイト) | アルミ合金 (着色アルマイト) | φ12×58×112 | 19 | 1,950 ／160 | 87 | 5個 | 5個×10 |
| アルミ12 変D型 | KB12Am-A | アルミ合金 (着色アルマイト) | アルミ合金 (着色アルマイト) | φ12×72×118 | 23 | 2,500 ／205 | 93 | 5個 | 5個×10 |
製品一覧（生産終了）
樹脂環
～2018.7
※承認図および仕様書はいずれも承認用図面です。
