製品紹介
サインホルダーなどでガードレールに取り付けた看板の補強金具です。
看板に看板用金具を取り付け、パイプを伸縮させて長さを調整してからガードレールにガードレール用金具を取り付けてください。 （看板用金具をできるだけ看板の上方に取り付けると効果的です。）

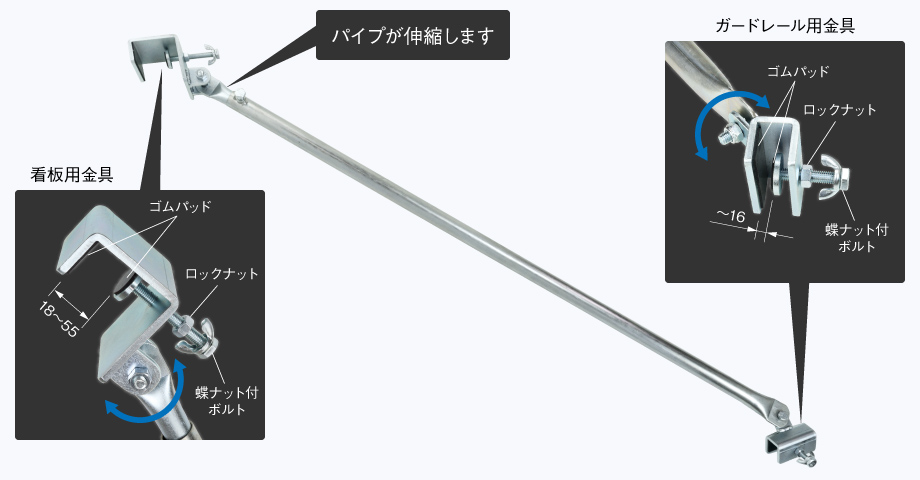

製品のポイント
- 看板枠、ブロー枠ともに使用可能（適用厚さ18～55mm）
- 看板の上面、側面どちらでも取り付けられます。
- 看板用金具／ガードレール用金具のボルトは手で回せる蝶ナット付ボルト（締め付けは17mmスパナで行ってください）
- 看板用金具／ガードレール用金具は緩み防止のロックナット付
- 看板、ガードレールを痛めないゴムパッド付
注意
- 看板用金具を車道側に設置しないでください。
- 緩み防止のため必ずロックナットを締め付けてください。
- 定期的に金具の緩みなどを点検してください。

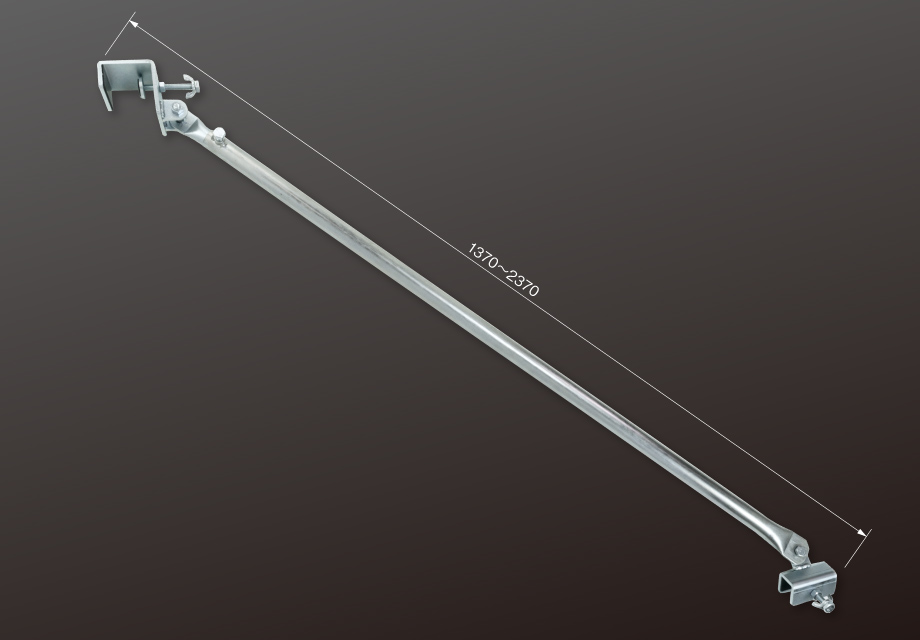

製品一覧
| 型式 | 長さ 調整範囲 | 適用 ガードレール厚 | 適用 看板厚 | 質量 kg | カートン 入数 |
|---|---|---|---|---|---|
| SBH-GR1 | 1,370～2,370 | ～16 | 18～55 | 3.8 | 1本 |
※サインホルダー、工事用看板、ブロー枠は別途お求めください。
※承認図および仕様書はいずれも承認用図面です。
